一：產品系列
型號：DW-A系列
品牌：達沃西
類型：風冷式散熱（外轉子風機）
結構形式：一體機（含水箱和水泵）
制冷量范圍：2.5KW～135KW
控溫精度：±1℃（支持±0.1℃定制）
溫度范圍：5℃～35℃
水泵壓力：2Kg～8kg（根據需求定制）
可否定制：是（支持各類定制請聯系銷售顧問）
交貨期：5～15工作日
二：風冷式冷水機介紹
1.冷水機是一種是由制冷系統，水路系統，電氣系統三大組成部分，核心為制冷系統，制冷系統是由壓縮機、蒸發器、冷凝器、膨脹閥所組成的制冷設備。水路系統由水泵管路和相關閥門組件構成。電氣系統由溫度控制器和電氣元器件構成。風冷箱體式冷水機是因?yàn)槠淅淠鳎ㄉ崞鳎槌崞剑ㄟ^一個或者多個外轉子風機與環境進行散熱的冷水機。
2.風冷式核心優勢：自帶制冷系統，水泵，水箱，控制系統，到達客戶現場客戶可以自行安裝，通電和通水就可以使用，無需復雜的安裝過程。在水源匱乏和冷卻水源不方便地區使用。
三：應用領域：
達沃西風冷式冷水機組為一體機 ,廣泛應用于半導體加工、芯片封裝、航空航天、可靠性測試、化工反應 、生物制藥，表面處理、材料加工、真空鍍膜、科學實驗等行業。能精準控制現代化工業和工藝過程中所產生的熱量，提高生產效力，保證生產質量。品種類型多，規格齊全。
四：產品特點：
1.溫控控制系統采用微電腦版控制器，界面簡便大方，操作直觀簡便，各類運行指示工況一目了然。寬廣的溫度范圍5℃～35℃之間任意調節。
2.核心部件壓縮機采用丹麥Danfoss,日本Sanyo 、Daikin 、美國Copeland等國際知名品牌，是機組運行可靠保證。
3核心制冷配件采用國際品牌部件丹麥Danfoss 、美國Emerson及國內**供應商。
4.蒸發器標準常規采用304不銹鋼水箱盤管式蒸發器，可以選配不銹鋼板式蒸發器/殼管式蒸發器等。
5.管路連接系統可根據客戶那邊要求來配置、鍍鋅管、 塑膠管、不銹鋼等材質。
6.流體設備采用國內知名品牌，如：杭州南方、丹麥格蘭富、德國威樂、杭州新界或者根據工藝需要需用進口品牌水泵或者特殊訂做。
7.電器采用 LS Schneider Siemens Omron 等國際知名電器元件無需專用機房施。
8.自帶冷卻系統、冷卻水泵、冷凍水泵、水箱，移動方便，開機即可使用。適合水源匱乏地區和移動場合。
9. 現全自動智能化控制 系統水溫，高溫報警，水流，故障信號報警輸出，可定制遠程控制。
10.可滿足工業生產中24小時連續性不間斷生產對工藝?yán)湓吹男枨蟆?/span>
備注：公司提供前期現場上門選型，協助客戶選擇合適的機型，工藝流程規劃。
五：標準產品技術參數
| 型號 | DW-1A | DW-2A | DW-3A | DW-5A | DW-8A | DW-10A | DW-15A | DW-20A | DW-25A | DW-30A | DW-40A | DW-50A | ||
| 制冷量 | KW | 2.7 | 5.4 | 8.1 | 13.5 | 21.6 | 27 | 40.5 | 54 | 67.5 | 81 | 108 | 135 | |
| Kcal/h | 2322 | 4644 | 6966 | 11610 | 18576 | 23220 | 34830 | 46440 | 58050 | 69660 | 92880 | 116100 | ||
| 總功率 | KW | 1.1 | 1.9 | 2.7 | 4.9 | 7.3 | 9.2 | 12.8 | 18 | 22 | 27 | 35 | 46 | |
| 運行電流 | A | 6.5 | 10 | 9 | 12.5 | 15 | 19 | 26 | 38 | 47 | 58 | 75 | 90 | |
| 電源 | 1PH220V 50Hz（60HZ）110V 50HZ(60HZ ) | 3PH 380V50Hz 200V/220V/415V 50Hz(60Hz) | ||||||||||||
| 溫控范圍 | ℃ | 5～35 | ||||||||||||
| 溫控精度 | ℃ | ±1（支持±0.1-0.5℃定制） | ||||||||||||
| 冷媒 | 種類 | R22（R407C/R410A/R134A） | ||||||||||||
| 填充量 | KG | 0.6 | 1.1 | 1.6 | 2.7 | 4.2 | 5.3 | 7.8 | 10.5 | 14 | 18 | 22 | 26 | |
| 壓縮機 | 控制方式 | 毛細管 | 熱力平衡膨脹閥 | |||||||||||
| 形式 | 活塞式 | 渦旋式 | ||||||||||||
| 功率 | KW | 0.75 | 1.5 | 2.2 | 4 | 6 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37.5 | |
| 水箱 | 水箱容積 | L | 16 | 26 | 38 | 65 | 150 | 180 | 285 | 285 | 400 | 400 | 480 | 550 |
| 水箱材質 | （SUS304不銹鋼） | |||||||||||||
| 水泵 | 楊程 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| 功率 | 0.37 | 0.37 | 0.37 | 0.75 | 1.1 | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | ||
| 蒸發器 | 類型 | 水箱盤管式（殼管式/板式蒸發器） | ||||||||||||
| 冷凍水流量 | m3/h | 0.6 | 1.4 | 2 | 3.2 | 5 | 6.2 | 9 | 12.5 | 16 | 18 | 26 | 30 | |
| 冷凝器 | 類型 | 高效紫銅管加鋁箔翅片式+外轉子散熱風機 | ||||||||||||
| 冷卻風量 | m3/h | 1000 | 2000 | 3000 | 5000 | 7500 | 9500 | 14000 | 18000 | 24000 | 28000 | 38000 | 50000 | |
| 進出口 | 管徑 | I | G1/2〃 | G3/4〃 | G3/4〃 | G1〃 | G1-1/2〃 | G1-1/2〃 | G2〃 | G2〃 | G2-1/2〃 | G2-1/2〃 | G3〃 | G3〃 |
| 安全保護 | 壓縮機過熱保護、過流保護、高低壓力保護、超溫保護、流量保護、相序/缺相保護，排氣過熱保護、防凍保護。 | |||||||||||||
| 外型尺寸 | 長 | mm | 600 | 750 | 945 | 1200 | 1350 | 1425 | 1810 | 1960 | 1900 | 1900 | 2200 | 1850 |
| 寬 | mm | 400 | 450 | 550 | 560 | 740 | 790 | 887 | 940 | 990 | 990 | 1108 | 1550 | |
| 高 | mm | 940 | 1100 | 1370 | 1250 | 1385 | 1485 | 1880 | 1550 | 1750 | 1910 | 1850 | 1800 | |
| 機組重量 | KG | 60 | 85 | 130 | 170 | 300 | 350 | 520 | 590 | 790 | 880 | 1100 | 1350 | |
備注： 1.制冷量是依據：冷凍水進出水溫度12℃/7℃、 冷凝溫度40℃(名義制冷量)
2.工作范圍：冷凍水溫度范圍：5℃～35℃；冷凍水進出水溫差：3℃至8℃ 控制精度±1℃
3.在環境溫度不高于35℃環境使用 并保證通風良好
4.以上參數為標準機型參數，如有請致電！保留更改上述參數或尺寸而不另行通知的權利
六：設備圖片展示

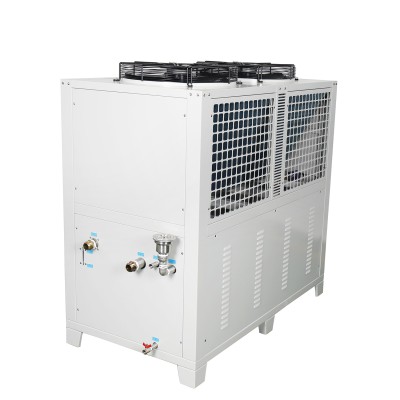

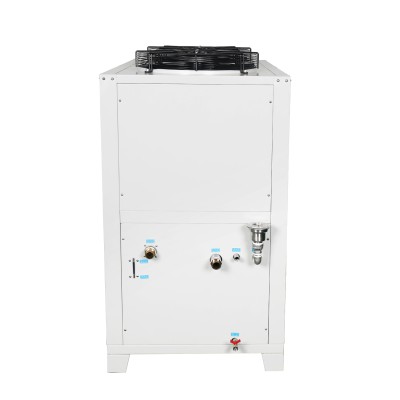

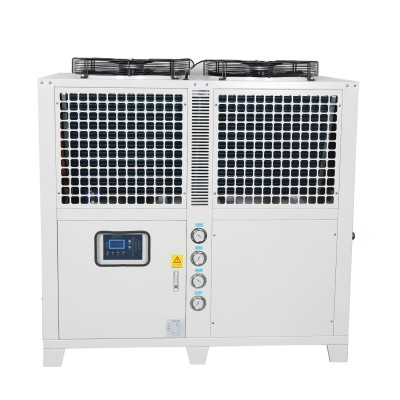

（1）：展示機型為風冷箱體式冷水機DW-15A

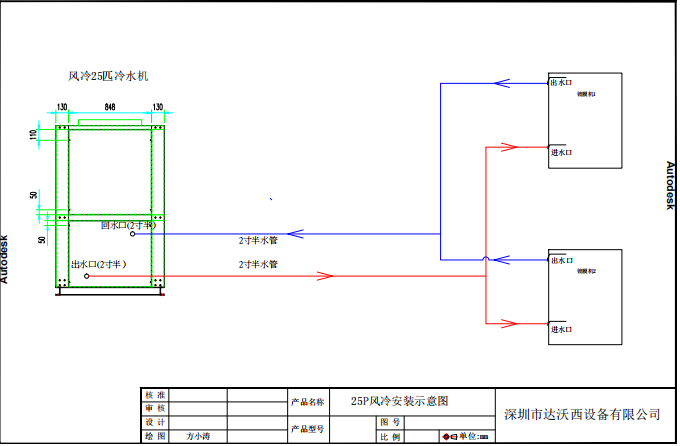

（2）：與設備連接四意圖：

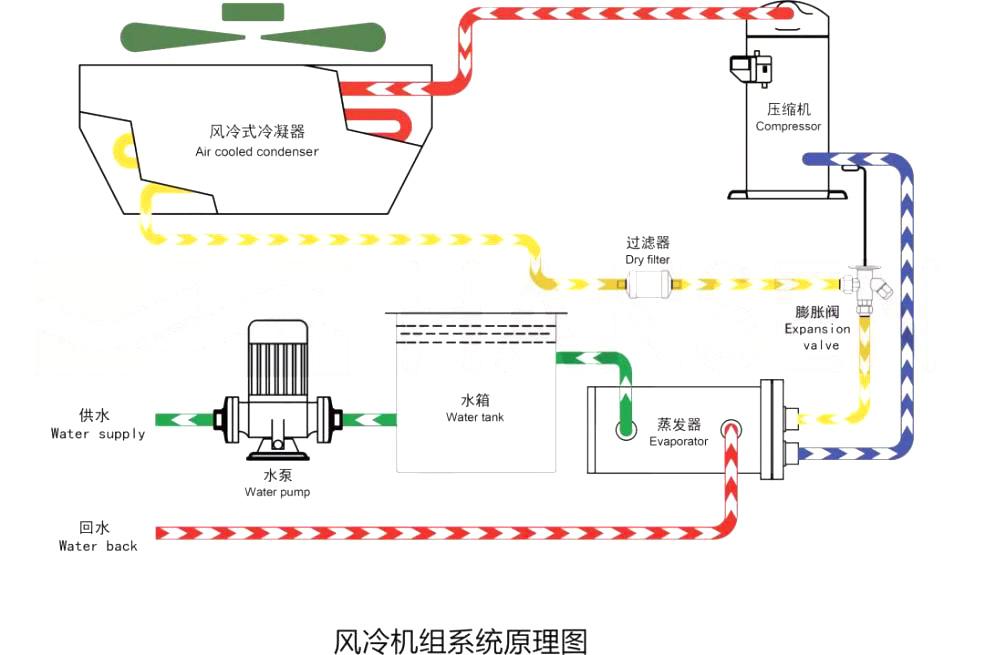

(3)制冷系統原理圖：
